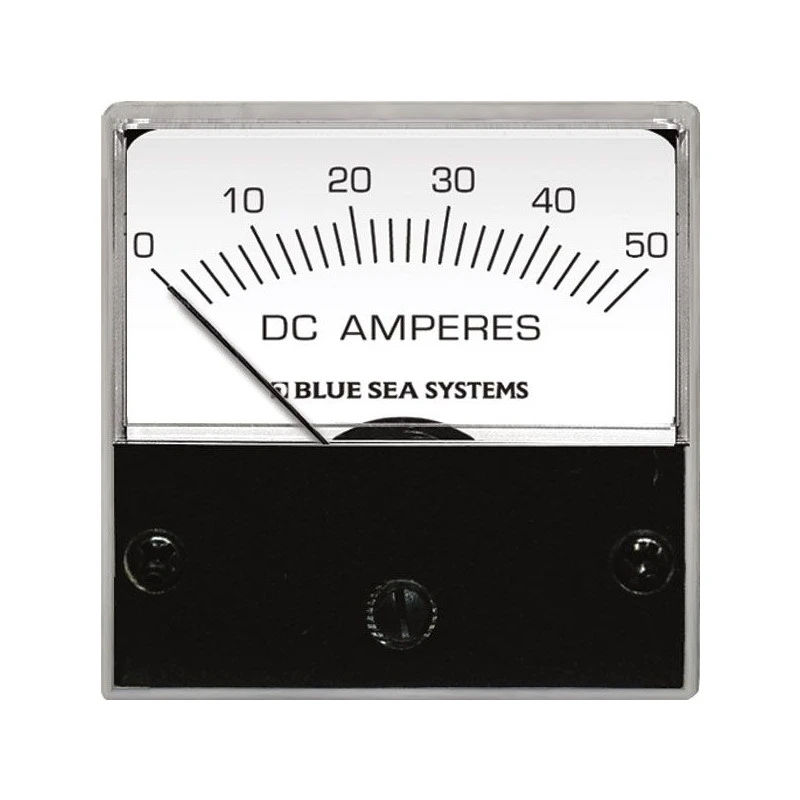

Amperometro Corrente Continua Analogico Misura Piccola

L’amperometro BLUESEA permette di misurare l’intensità del circuito elettrico. In pratica permette di controllare il buon funzionamento di un apparecchio. Si può ad esempio controllare il funzionamento dell’alternatore, dei pannelli solari, …



Caratteristiche:

• Tipo di corrente misurata: Continua (DC)
• Intervallo di misure: 0-15A
• Precisione (A): 1
• Shunt: 50mV

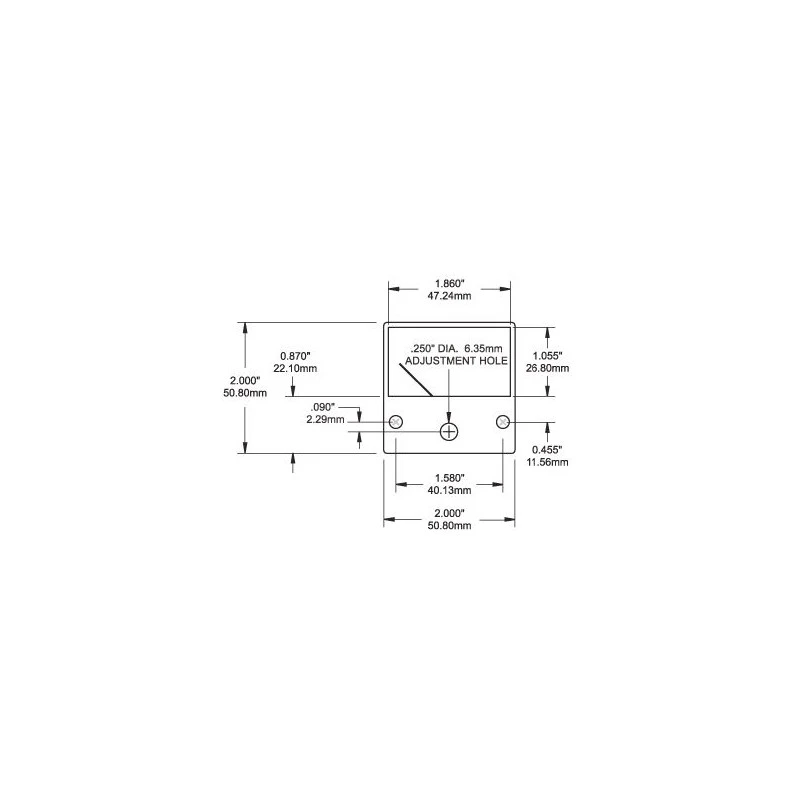

• Dimensioni Lxlxp (mm): 50,8×50,8×14.1

Uso e manutenzione

Installazione:



Cablaggio:



Attenzione: Questo amperometro va installato in serie sul circuito elettrico



• Step 1: Denudare i fili elettrici

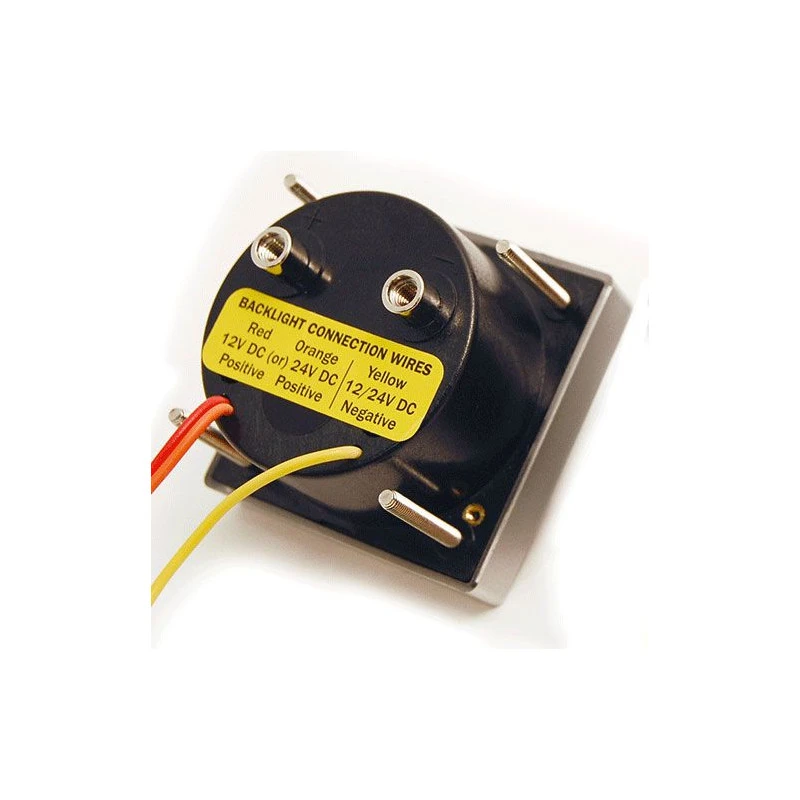

• Step 2: Installare un fusibile di 1A sul filo rosso (per una tensione di 12V nel circuito) o di 0,5A sul filo arancione (per una tensione di 24V nel circuito) sul polo positivo (+) del parco batterie
• Step 3: Collegare il fusibile sul polo positivo (+) del parco batterie
• Step 4: Installare il filo giallo sul polo negativo (-) del parco batterie



Ecco lo schema di installazione raccomandata:





Fixation :

• Fissaggio:

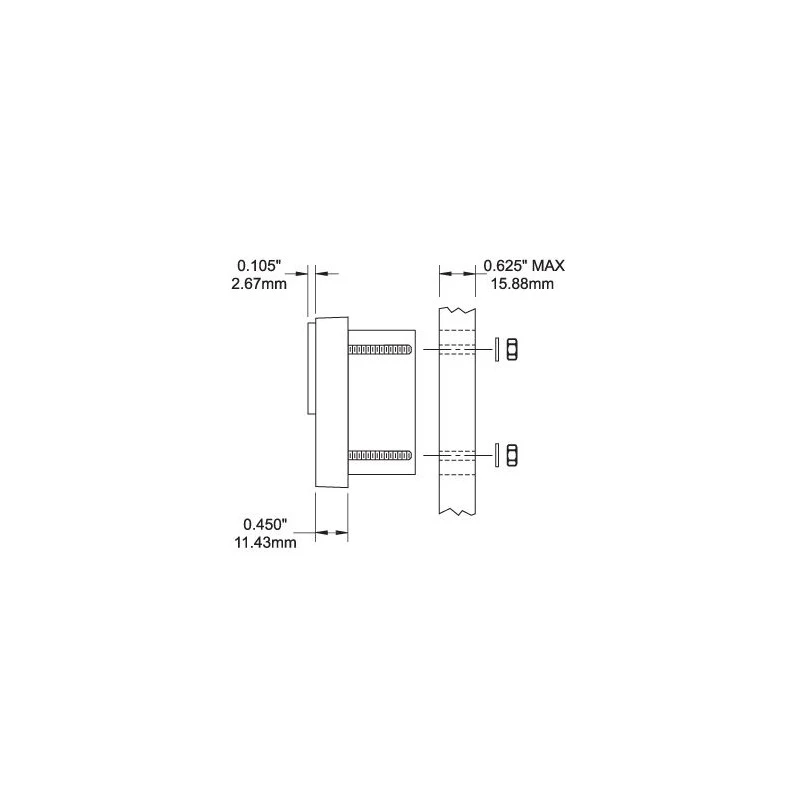

  • Step 1: Definire una collocazione di fissaggio. Lo spessore del pannello di fissaggio non deve superare i 15,88mm
  • Step 2: Praticare 4 fori di diametro 3mm





  • Step 3: Fissare il supporto per mezzo di rondelle (diam. 4mm e di dadi (diam. 3mm) per fissare il supporto
