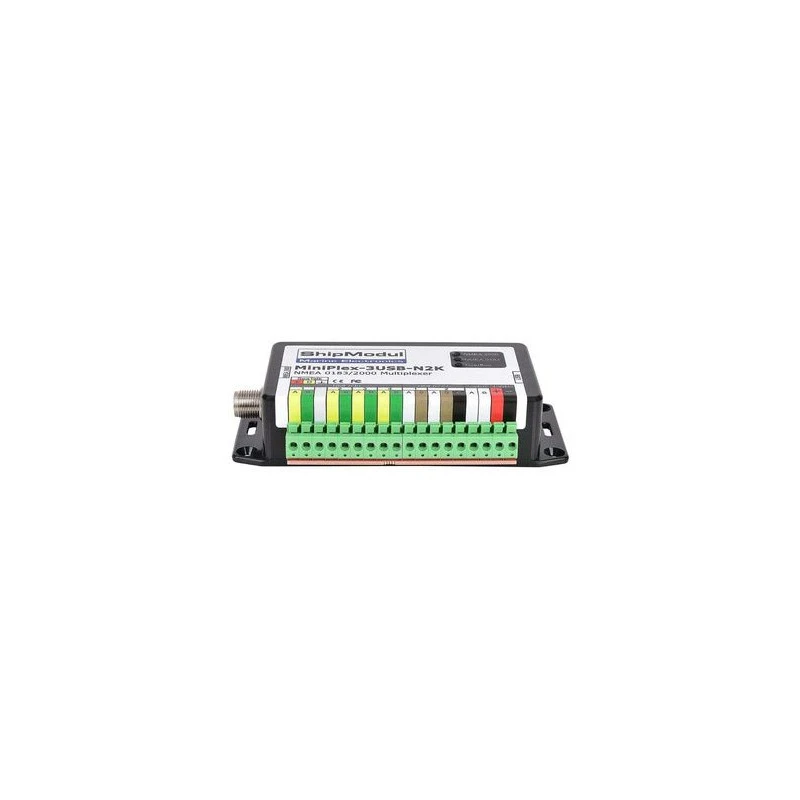

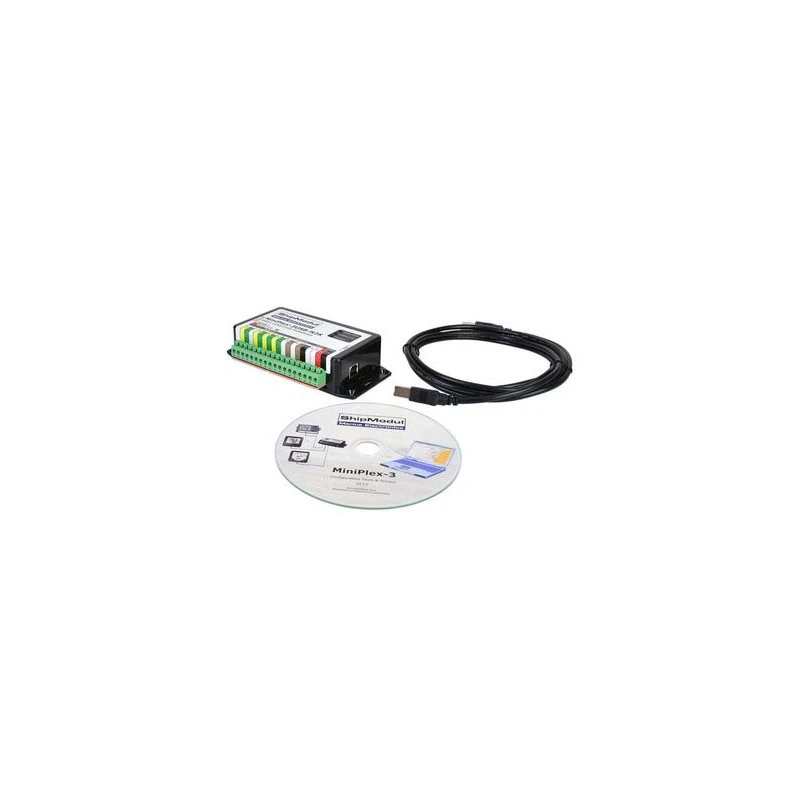

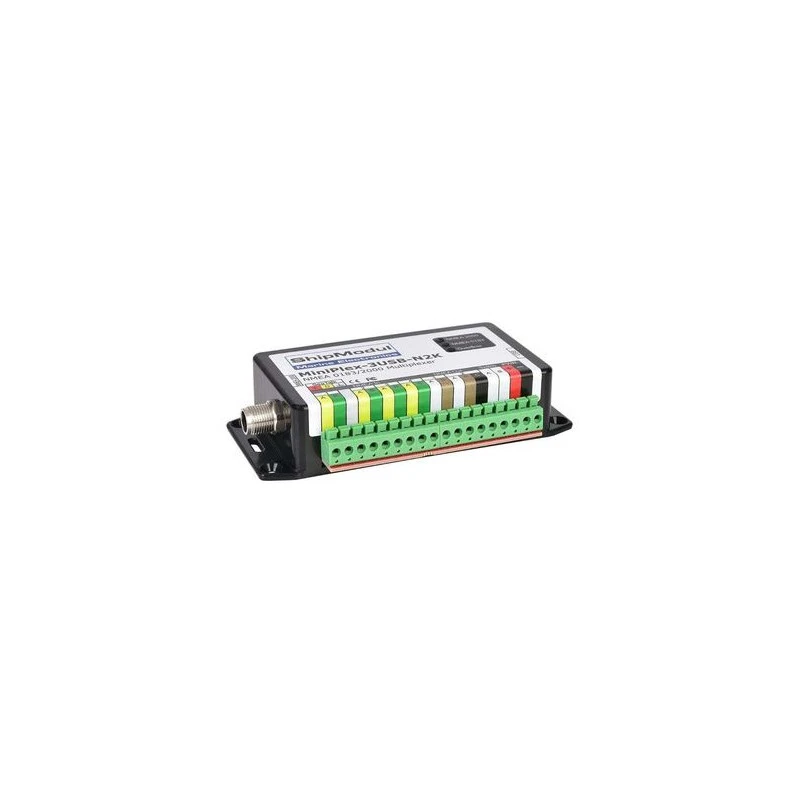

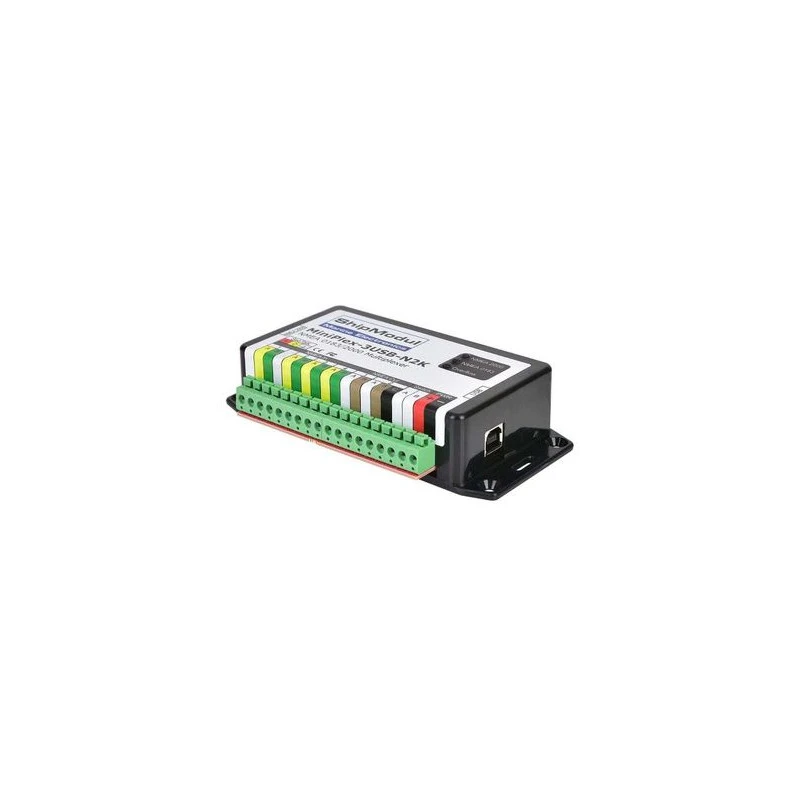

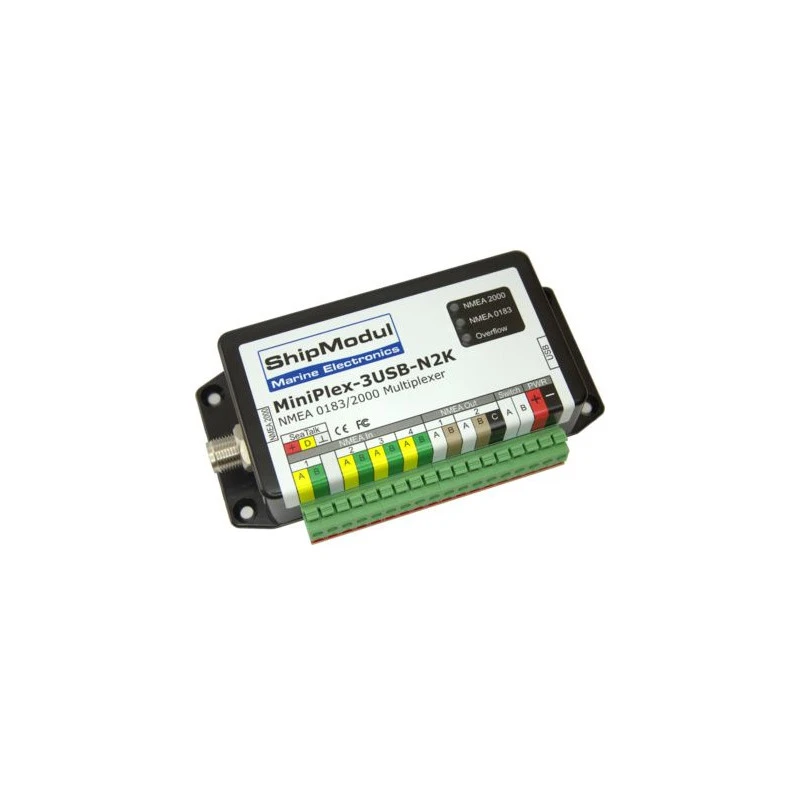

Multiplatore – Versione USB-N2K – MINIPLEX-3USB-N2K

Multiplatore – Versione USB-N2K – MINIPLEX-3USB-N2K

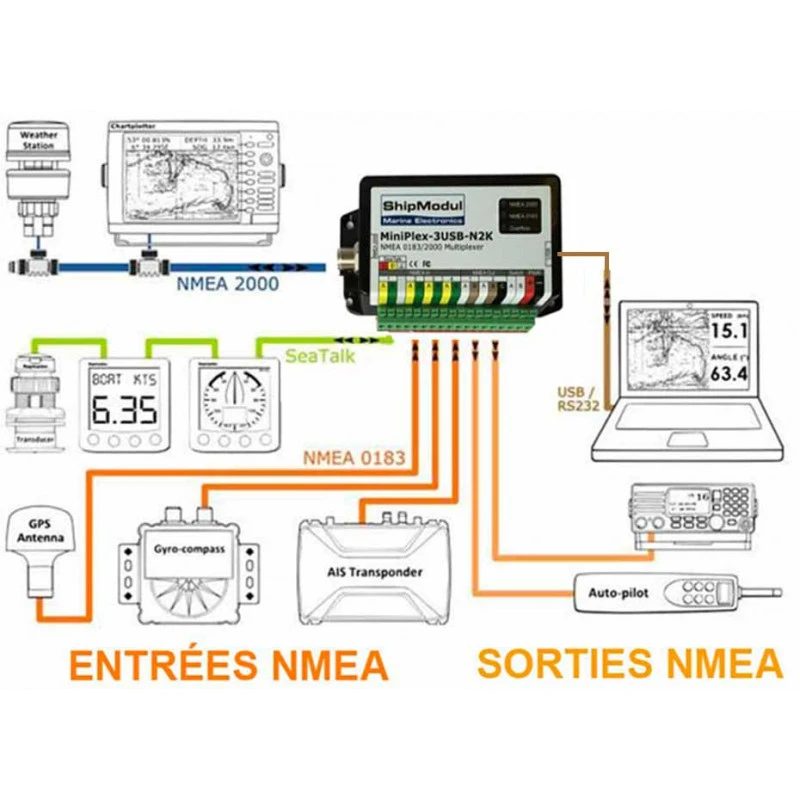

La gamma MiniPlex-3 offre svariati modelli di multiplatori NMEA che combinano i dati di molteplici strumenti di navigazione.

Grazie a un sistema intelligente di filtraggio e routing, questi dati possono essere inviati ad altri strumenti di navigazione, computer, tablet e smartphone.

L’interfaccia SeaTalk1 bidirezionale permette la conversione tra i pacchetti dati SeaTalk1 e frasi NMEA 0183. Questa conversione funziona in entrambe le direzioni, consentendo al MiniPlex-3 di sostituire la passerella Raymarine Seatalk-NMEA (E85001).

I modelli MiniPlex-3 dotati di un’interfaccia NMEA 2000 (suffisso -N2K) si connettono direttamente a un backbone NMEA 2000 e convertono i dati tra i PGN NMEA 2000, le frasi NMEA 0183 e i pacchetti dati SeaTalk1 in tutte le direzioni.

Tutti i dati sono disponibili su un’interfaccia o diverse interfaccia nel formato NMEA 0183. I PGN NMEA 2000 e i pachetti dati SeaTalk, per i quali non esiste nessuna frase NMEA 0183 eqivalente, possono essere convertiti in una speciale frase NMEA 0183 che permette agli sviluppatori di software di gestire i dati semplici NMEA 2000 e SeaTalk.



Ogni ingresso su un multiplatore MiniPlex-3 è isolato galvanicamente dal sistema elettronico interno e da tutti gli altri ingressi. Questo impedisce che si verifichino loop di massa quando si collega un MiniPlex-3 a uno strumento di navigazione e assicura una connessione operativa per ogni ingresso NMEA 0183.

I multiplatori MiniPlex-3 sont identici dal punto di vista delle funzioni, ma si distinguono nella tipologia e nel numero delle interfaccia.



Specifiche tecniche MiniPlex-3USB(-N2K):
Tensione di alimentazione:	8-35VDC, protetto dall’inversione di polarità
Consumo di corrente:	30mA (80mA max. con gli ingressi del trasmettitore a piena carica)
Interfaccia computer:	USB, isolamento galvanico
Ingressi:	4 x NMEA 0183/RS-422, isolamento galvanico L’ingresso “Input 1” può essere regolato in modalità SeaTalk
Resistenza di ingresso:	> 1.4 kOhm
Corrente entrante:	0.5mA @ 2V 3.0mA @ 5V 7.1mA @ 10V
Uscite:	2 x NMEA 0183/RS-422, isolamento galvanico
Corrente uscente Max:	20mA @ > 2V
Misura della lista di filtraggio:	50 frasi tipo
Misura della lista di priorità:	50 frasi tipo
Velocità NMEA Ingressi 1-3:	4800 – 57600 baud
Velocità NMEA Ingresso 4/Uscita 1:	4800 – 57600 baud
Velocità NMEA Uscita 2:	4800 – 115200 baud
Dimensioni:	138 x 62 x 30mm
NMEA 2000:	LEN: 1 Velocità: 250kbps
Connettore:	M12 maschio Micro-C
