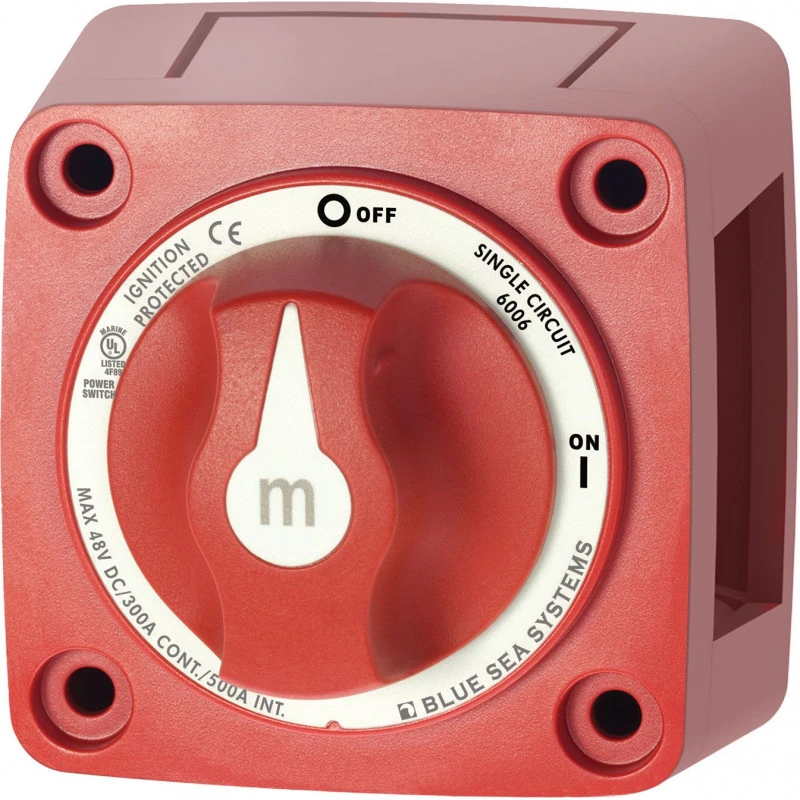

Staccabatteria Serie Mini

Lo staccabatteria unipolare serie mini BLUESEA permette di mettere in tensione e fuori tensione il circuito elettrico a bordo.

Costituisce una sicurezza supplementare contro lo scaricamento non voluto delle batterie da parte di un’apparecchiatura che non è fuori tensione (Attenzione: questo prodotto non protegge le batterie dal loro scaricamento naturale).





Caratteristiche:



• Disponibile con chiave o pulsante
• Materiale: zinco, plastica
• Dimensioni Lxlxh (mm): 74,93×74,93×59,81
• Altezza totale (mm): 102,11 con chiave e 84,34 con pulsante
• Intensità max a 12V: 300A





Come scegliere i cavi elettrici:



Consultate la nostra guida e i suggerimenti «Sezione dei cavi di un’installazione elettrica» QUI.

Uso e manutenzione

Installazione:



Attenzione: Lo staccabatteria va installato sul polo positivo (+) del circuito

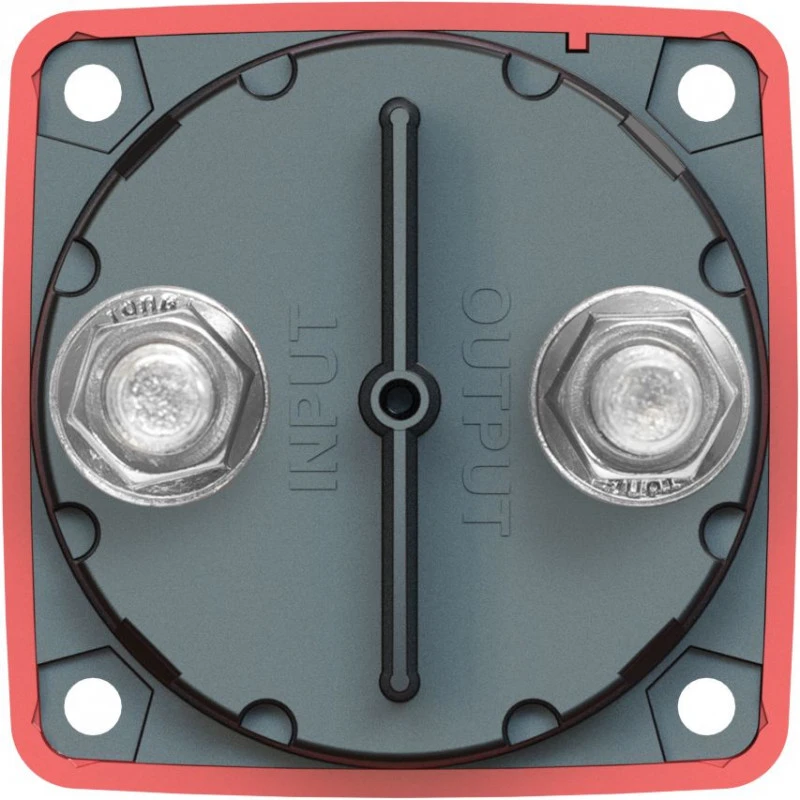

Cablaggio:

• Step 1: Denudare i fili elettrici
• Step 2: Svitare il primo dado
• Step 3: Arrotolare il filo intorno al gambo filettato
• Step 4: Riavvitare il dado
• Step 5: Ripetere gli step da 1 a 4 con il secondo polo
• Step 6: Fate il cablaggio qui sotto:



Fissaggio:

• Step 1: Forare il supporto di fissaggio

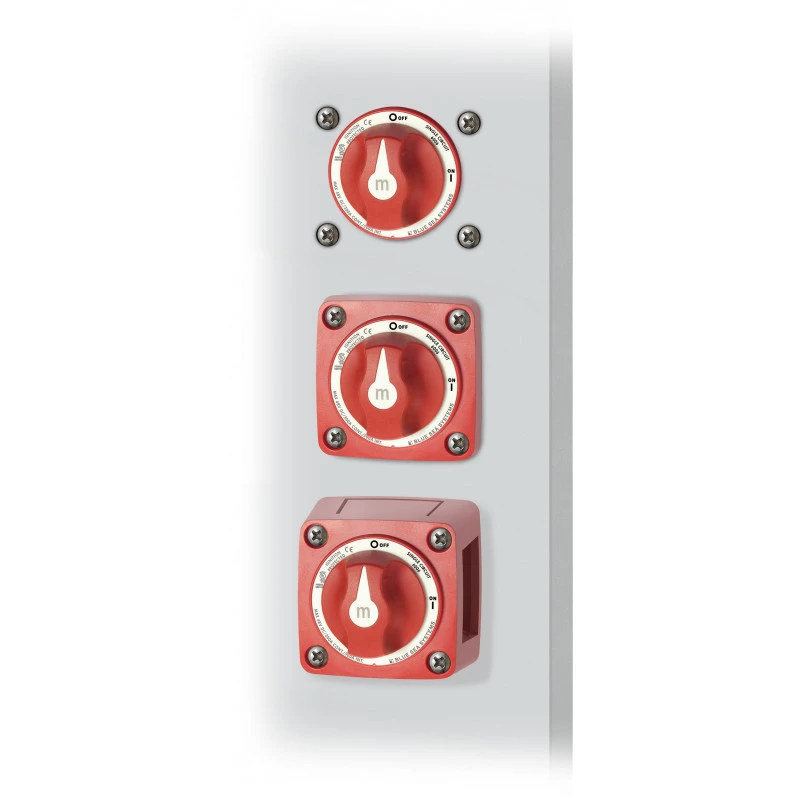

• Step 2: Utilizzare viti a testa bombata svasata (diam. 5mm) e dadi (diam. 5mm) per fissare il supporto. Sono possibili vari montaggi:







Utilizzo:



Attenzione: il motore deve essere staccato prima di mettere il commutatore su OFF
