SUPPORTO PER ECHOSOUNDER + PIASTRA FISSAGGIO SCHERMO

SUPPORTO PER ECHOSOUNDER + PIASTRA FISSAGGIO SCHERMO

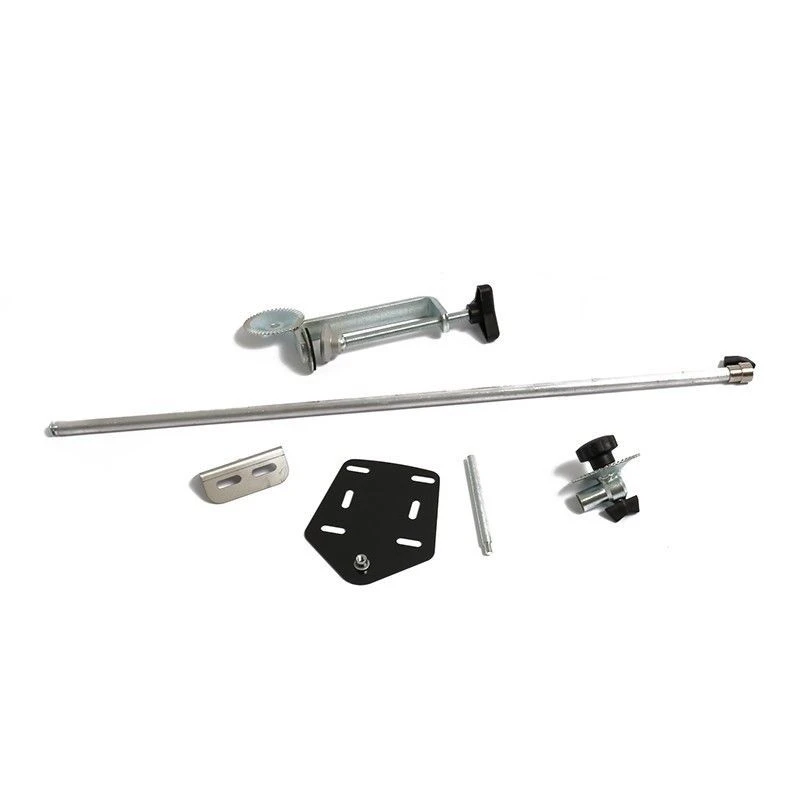

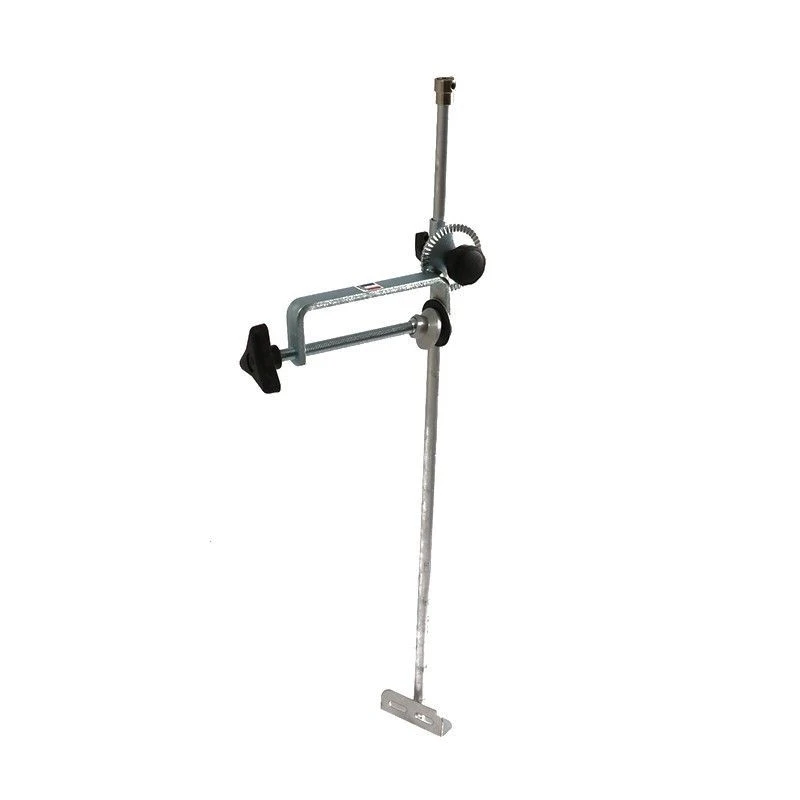

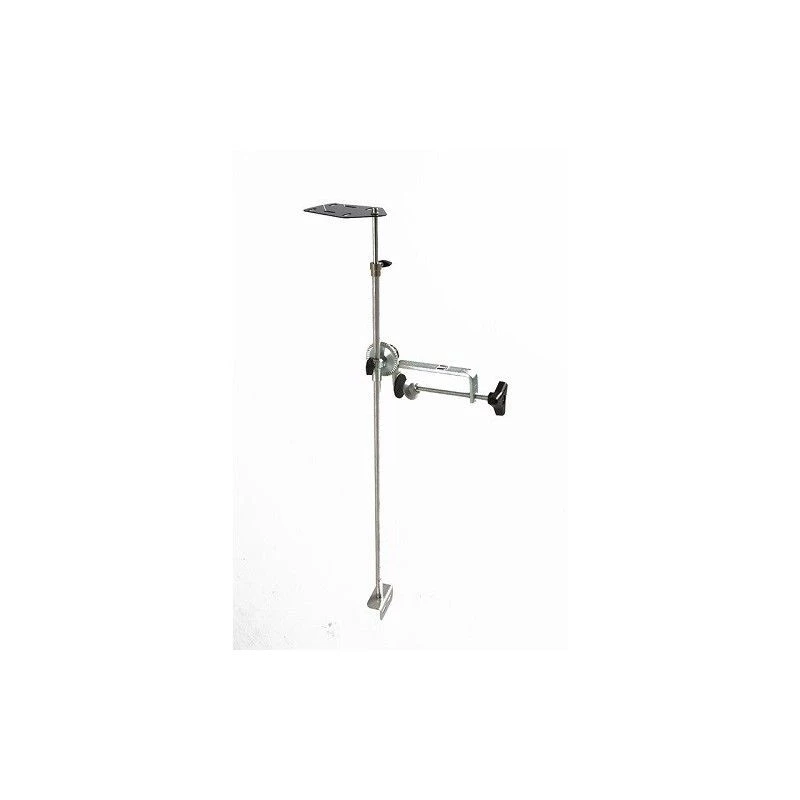

Questo supporto in acciaio Made In France regolabile e girevole permette di attaccare una sonda ecoscandaglio nella parte inferiore e di raccogliere informazioni sullo schermo fissato alla piastra nella parte superiore. Questo supporto può essere fissato utilizzando il morsetto integrato. Uno strumento molto pratico quando si pesca da una piccola imbarcazione non equipaggiata con i soliti strumenti. Il supporto è inoltre regolabile in altezza e orientabile per una regolazione ottimale.

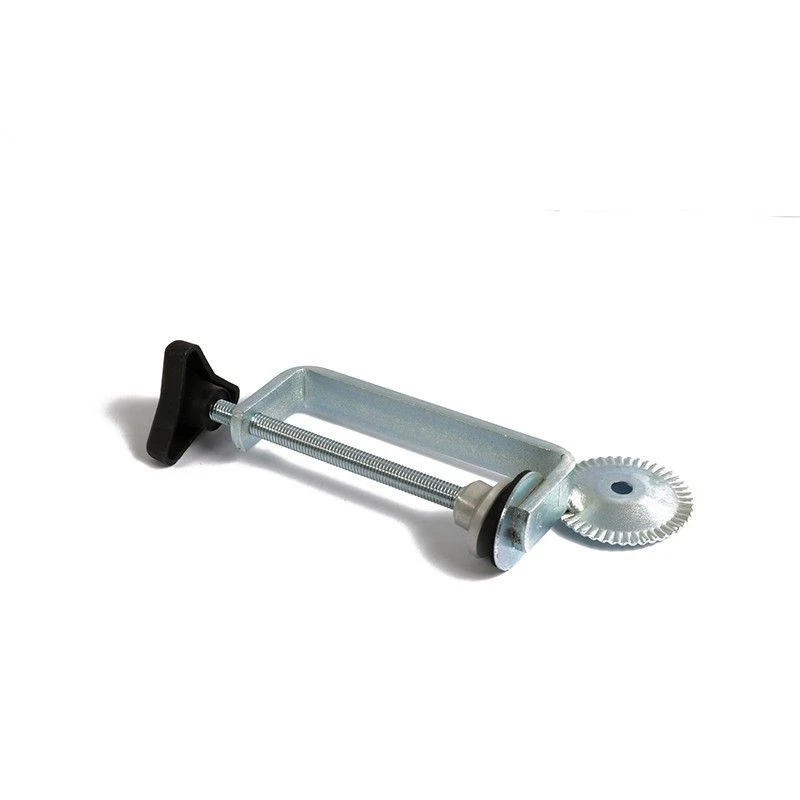

Morsetto:

• Materiale: acciaio zincato (piatto 20 x 6 mm)
• 1 punto di serraggio
• Larghezza max di serraggio: 106 mm
• Altezza massima di serraggio: 40 mm
• Rondella dentata saldata Ø 58 mm
• Ruota di serraggio M10 con snodo sferico in alluminio lunghezza totale: 160 mm

Asta + staffa su perno:

• Materiale asta: alluminio
• Lunghezza: 610 mm
• Ø stelo: 20 x 1 mm
• Anello per ricezione piastra montaggio schermo
• Squadra 30 x 30 inox – lunghezza 70 mm
• 2 fori di fissaggio della sonda oblunghi (20 x 6,2 mm)
• Perno in acciaio zincato con vite di fissaggio M6

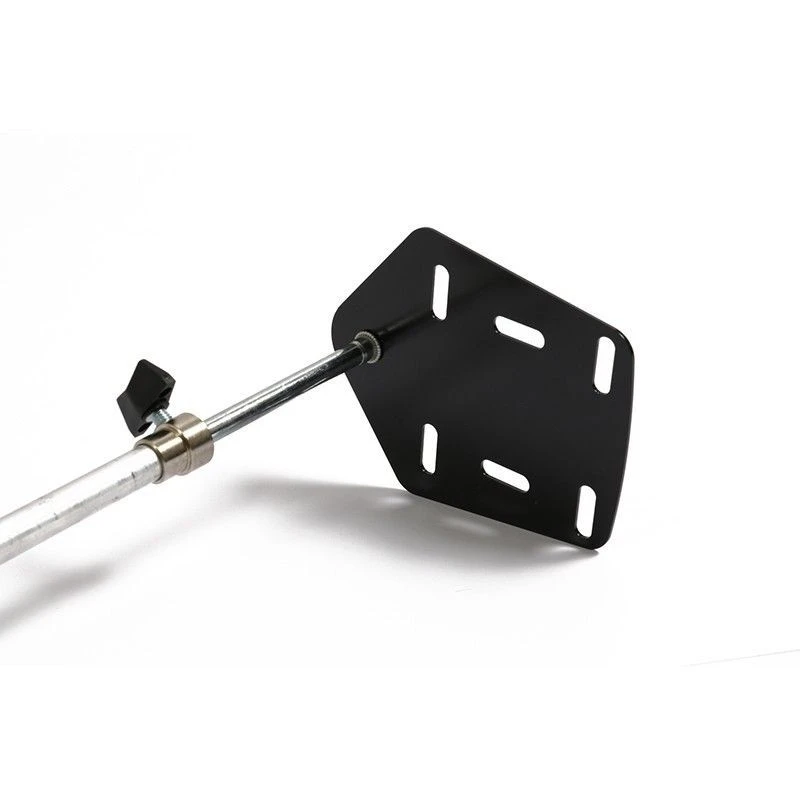

Supporto schermo:

• Materiale platino: acciaio con trattamento di cataforesi
• Dimensioni: 127 x 103 mm
• Inserto M6 per fissaggio asta
• 6 fori oblunghi di fissaggio dello schermo Ø: 20 x 6,2 mm
• Asta in acciaio zincato Ø 8mm con estremità filettata M6
• Fornito con controdado
