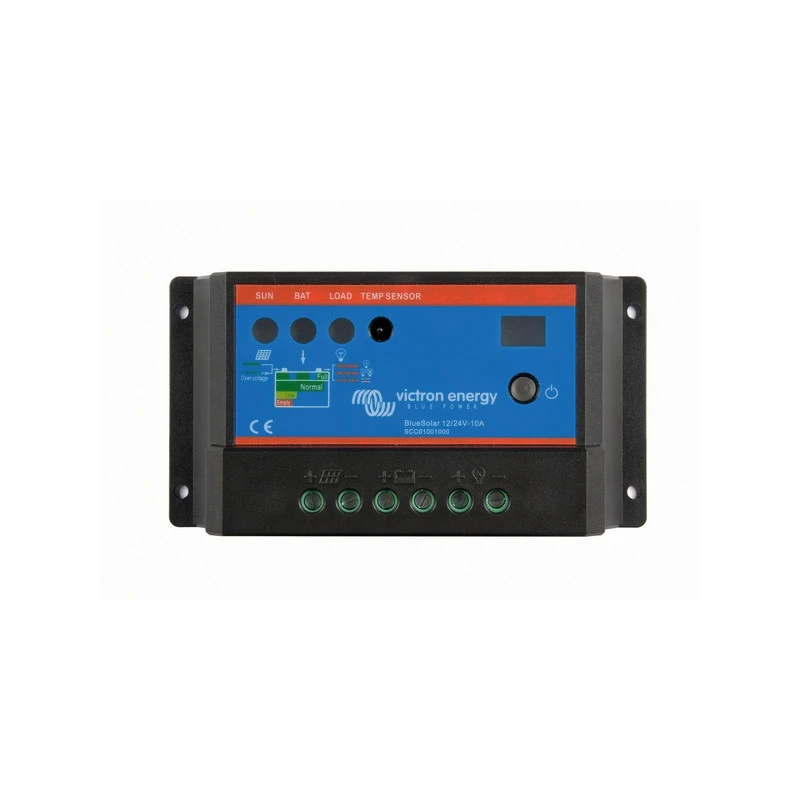

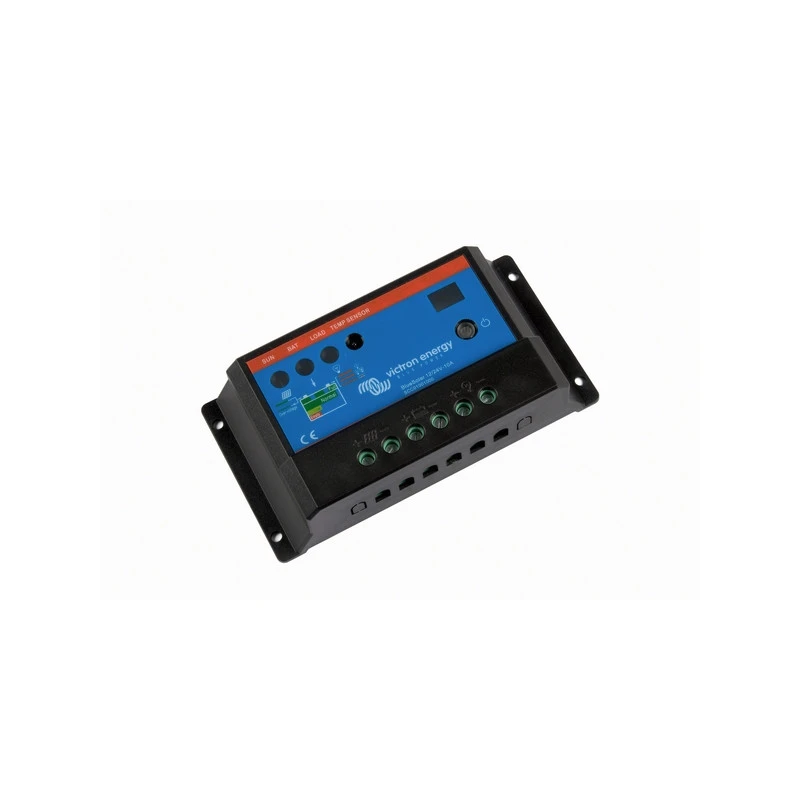

Victron Regolatore Di Carica BLUE SOLAR PWM Light 12/24 V

Il REGOLATORE DI CARICA BLUE SOLAR PWM LIGHT 12/24 V di VICTRON ENERGY è indispensabile per l’impianto dei pannelli solari rigidi o pannelli solari flessibili a bordo. In effetti permette di regolare la carica della batteria e di ottimizzare la sua durata di vita. È possibile controllare in qualsiasi momento la carica della batteria grazia a un voltmetro.

Ci sono più tipi di regolazione :



• Combinazione diretta: PWM (Pulse With Modulation)
• Combinazione con adattatore di impedenza: MPPT (Multi Power Point Tracking)



Il regolatore è inserito tra il campo fotovoltaico e la batteria. È composto da un interruttore elettronico funzionante in MLI e da un dispositivo antiritorno (diodo).

L’apertura e la chiusura dell’interruttore elettronico si effettuano a una certa frequenza, permettendo di regolare con precisione la corrente di carica in funzione dello stato di carica. Quando la tensione della batteria è inferiore alla tensione di limitazione del regolatore, l’interruttore è chiuso. La batteria si carica quindi con la corrente corrispondente alla luce solare. Si è in fase “Bulk”. Quando la tensione della batteria raggiunge una soglia di regolazione predeterminata, l’interruttore si apre e si chiude a una frequenza fissa per mantenere una corrente media iniettata nella batteria. La batteria è carica, siamo in fase di “Floating”.





Caratteristiche:



Corrente di carica nominale (A)	5	10	20
Tensione di carica (V)	12/24	12/24	12/24
Scollegamento di carica automatica	Sì	Sì	Sì
Tensione solare massima (V)	28/55	28/55	28/55
Autoconsumo (mA)	<10	<10	<10
Tensione di carica “di assorbimento” (V)	14,2/28,4	14,2/28,4	14,2/28,4
Tensione di carica “float” (V)	13,8/27,6	13,8/27,6	13,8/27,6
Protezione	IP20	IP20	IP20
Dimensioni del morsetto (mm²)	5	5	5
Peso (kg)	0,15	0,15	0,15
Dimensioni Lxlxa (mm)	70x133x33,5	70x133x33,5	70x133x33,5



Consulta le nostre guide e consigli: LA PRODUZIONE DI ENERGIA A BORDO.

Su questo prodotto si applica l’aliquota IVA del 10%, riservata a PRIVATI utilizzatori finali di impianti fotovoltaici ed eolici per la produzione di energia. E’ necessario compilare questo modulo ed inviarlo a la pagina dei contatti insieme ad un documento d’identità. Il nostro servizio contabile si occuperà di allegare questi documenti alla fattura di vendita, che altrimenti non potrà essere emessa.

Per i RIVENDITORI, fare riferimento alle condizioni specifiche

Uso e manutenzione

Scelta del carica batterie:



Attenzione:

• Il regolatore PWM può funzionare esclusivamente con dei moduli fotovoltaici 36 o 72 cellule (rispettivamente in 12 V o 24 V).
• L’intensità nominale del regolatore di carica non deve superare il 15% della capacità della batteria se non si vuole rischiare di danneggiare quest’ultima.



La scelta del regolatore di carica si fa dopo aver scelto il parco solare. Bisogna determinare l’intensità nominale dividendo la potenza per la tensione del circuito. Per esempio: 100 W/12 V= 8 A.





Installazione:



Cablaggio:

Attenzione: Collegare sempre prima la batteria, al fine che il regolatore possa riconoscere la tensione del sistema.



• Passo 1: collegare il polo negativo (-) del parco batteria al morsetto 1 del regolatore
• Passo 2: collegare il polo positivo (+) del parco batteria al morsetto 2 del regolatore
• Passo 3: collegare il polo negativo (-) del parco solare al morsetto 3 del regolatore
• Passo 4: collegare il polo positivo (+) del parco solare al morsetto 4 del regolatore
• Passo 5 (facoltativo): collegare il polo negativo (-) dell’uscita ausiliare
• Passo 6 (facoltativo): collegare il polo positivo (+) dell’uscita ausiliare





Fissaggio:

Fissare il regolatore grazie a 4 viti (diam. 4 mm)
